1.目的
建立統(tǒng)一的鹽霧實(shí)驗(yàn)接收標(biāo)準(zhǔn),確保實(shí)驗(yàn)結(jié)果的準(zhǔn)確傳遞。范圍2
所有的五金件來料、制成品;電鍍件;螺絲等對防銹有要求的產(chǎn)品及零部件。3.允收標(biāo)準(zhǔn)
3.1實(shí)驗(yàn)條件:
| 實(shí)驗(yàn)箱溫度 | 收集量 | 實(shí)驗(yàn)時間 | 試劑(鹽水) | ||
| 35℃ | 1-2m1/h | 24hours | 比例 | 比重 | PH 值 |
| 5% | 1.026-1.041 | 6.5-7.2 | |||

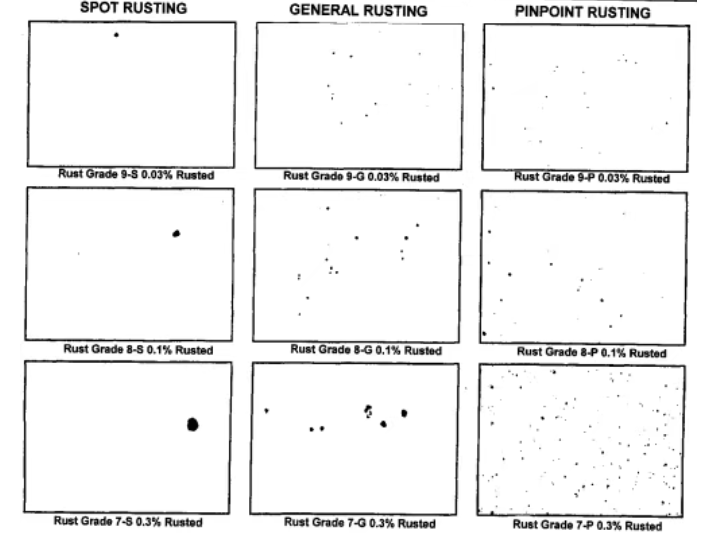

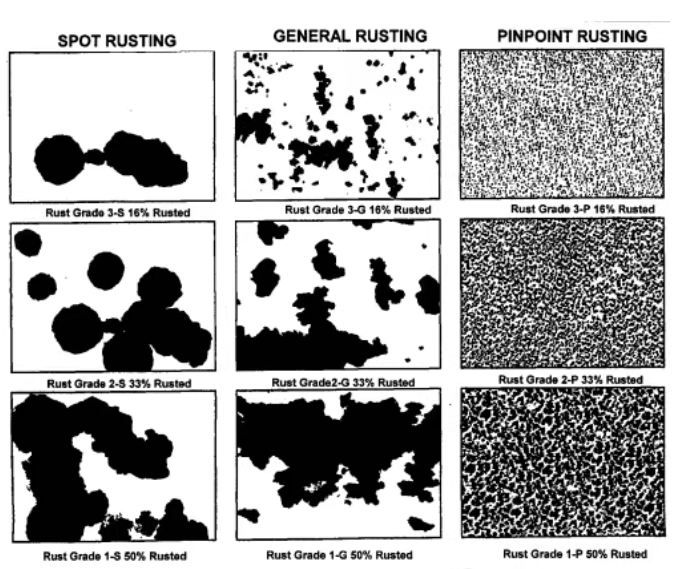

3.2 如下表所示,原材料來料實(shí)驗(yàn)接收標(biāo)準(zhǔn)按FIG1中“6”級(0.3%至1%)標(biāo)準(zhǔn),加工后的成品或半成品按 FIG2中“5”級(1%至 3%)標(biāo)準(zhǔn);標(biāo)準(zhǔn)樣式見下頁 FIG1、FIG.2FIG3所示(0-10級)。
生銹級別及外觀描述
| 生銹級別 | 生銹面積百分比 | 外觀樣式 | |||
| 點(diǎn)狀 | 片狀 | 微小點(diǎn)狀 | 混合型 | ||
| 0 | 大于 50% | / | / | / | / |
| 1 | 33%至 50% | 10-S | |||
| 2 | 16%至 33% | 9-S | 9-G | 9-P | 9-H |
| 3 | 10%至16% | 8-S | 8-G | 8-P | 8-H |
| 4 | 3%至 10% | 7-S | 7-G | 7-P | 7-H |
| 5 | 1%至 3% | 6-S | 6-G | 6-P | 6-H |
| 6 | 0.3%至1% | 5-S | 5-G | 5-P | 5-H |
| 7 | 0.1%至 0.3% | 4-S | 4-G | 4-P | 4-H |
| 8 | 0.03%至 0.1% | 3-S | 3-G | 3-P | 3-H |
| 9 | 0.01%至0.03% | 2-S | 2-G | 2-P | 2-H |
| 10 | 小于 0.01% | 1-S | 1-G | 1-P | 1-H |
注解:
點(diǎn)狀(Spot):試件表面的少數(shù)區(qū)域出現(xiàn)較大的點(diǎn)狀生銹。片狀(General):試件表面的較大面積的片狀生銹。微小點(diǎn)狀(Pinpoint):試件表面散布的極細(xì)小的斑點(diǎn)狀生銹?;旌闲?Hybrid):包括點(diǎn)狀、片狀、微小點(diǎn)狀幾種現(xiàn)象同時存在的生銹
實(shí)驗(yàn)室驗(yàn)收標(biāo)準(zhǔn)



上一篇:溫度沖擊與溫度循環(huán)試驗(yàn)區(qū)別是什么
下一篇:海運(yùn)包裝振動測試ISTA 2A測試
下一篇:海運(yùn)包裝振動測試ISTA 2A測試
相關(guān)推薦
- 快速溫度沖擊條件下產(chǎn)品結(jié)構(gòu)應(yīng)力及電子器件失效分析測試
- CASS 銅加速乙酸鹽霧環(huán)境下高端外觀件耐腐蝕性能評定
- 薄膜材料水蒸氣透過率、氧氣阻隔性及力學(xué)強(qiáng)度聯(lián)合測試
- 外殼硬度與抗刮測試——顏值在線,更要“抗造”到底
- 金屬電化學(xué)腐蝕測試——從“生銹”到“穿孔”,預(yù)判材料在電解環(huán)境中的命運(yùn)
- 線束耐壓耐磨損安全檢測——守護(hù)電氣系統(tǒng)的“神經(jīng)脈絡(luò)”
- 整機(jī)正弦掃頻振動耐久測試
- 塑膠制品耐熱變形溫度檢測,精準(zhǔn)鎖定材料使用上限
- ESD空氣/接觸放電防護(hù)測試,守護(hù)電子產(chǎn)品的隱形防線
- IPX4 多角度潑灑循環(huán)測試:戶外淋雨反復(fù)耐受性能分析
